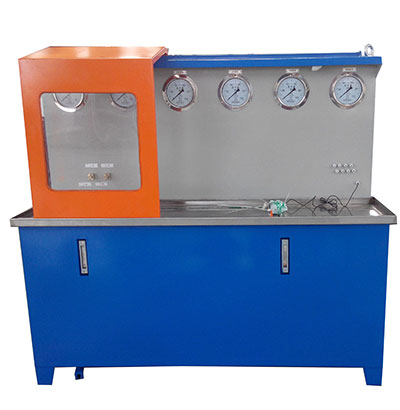

ZFS -2Z型液壓支架用閥綜合試驗臺（Ⅰ型）
一、概 述

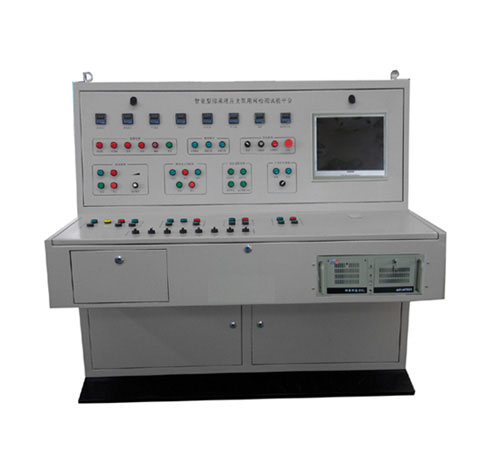

該試驗臺主要依據MT419-1995《液壓支架用閥》中相關規定設計，用于煤礦用液壓支架上液控單向閥、安全閥、截止閥進行各項功能和性能試驗。試驗過程中，除了需對手動被試閥操作外（如管路的連接、安全閥的調壓、截止閥的啟閉），試驗過程由計算機自動控制完成。
二、技術特點
1、安全閥試驗：安全閥調壓（手動）；小流量啟溢閉特性試驗；高壓密封試驗；低壓密封試驗。
2、液控單向閥試驗：啟閉壓力測定；控制壓力的測定；高壓密封試驗；低壓密封試驗。
3、 截止閥試驗：操作力矩測定；高壓密封試驗；低壓密封試驗。
4、 試驗數據由高精度的傳感器測量，檢測精度達到標準要求；
5、 試驗報表按標準要求設計；試驗數據可存貯、可打印，便于管理。
6、采用高壓不銹鋼電磁閥控制，最大壓力可達80MPa，防腐防蝕。
7、增壓缸自動換向雙向增壓，無需人為控制，操作更方便、快捷。
三、技術參數

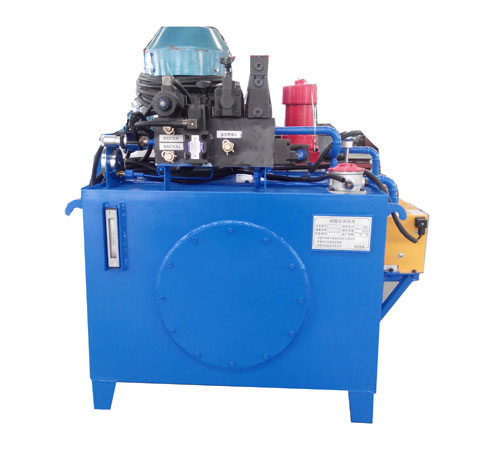

1、泵站壓力： 20MPa
輸出流量： 20L/min
2、增壓后額定壓力： 60MPa
最大壓力： 80MPa
3、低壓密封試驗壓力：2MPa；高壓密封試驗壓力標準要求壓力
4、壓力傳感器精度： 0.3%FS
5、壓力表精度： 1.6 級
6、試驗工作介質： 3%～5%乳化液
7、適用環境溫度： 0～40℃
濕 度： 10%~85%RH
8、電 源： AC380V±10%，50Hz±2%；（三相四線制）
